Modul corect de a obține dimensiuni

Instructiuni de masurare Jaluzelele MICRO S

Funcționarea îndelungată și fără probleme a oblonului depinde nu numai de calitatea înaltă a lucrării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca diafragma să se potrivească perfect, locația aleasă trebuie dimensionată corect și atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

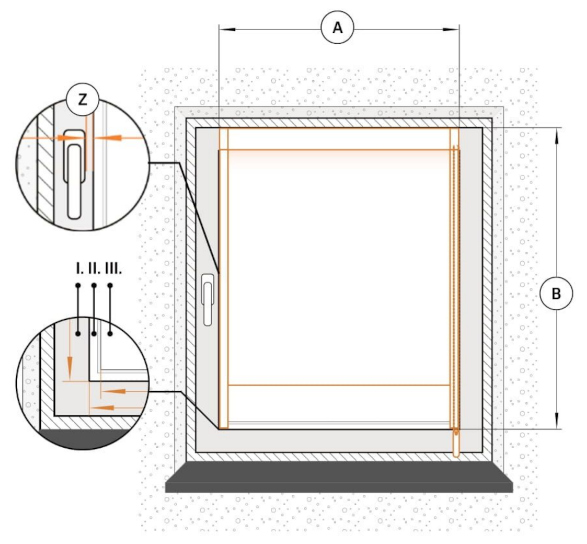

Înșurubat - locașul ferestrei
ajuta wymiary wneka okienna.jpg (100 KB)

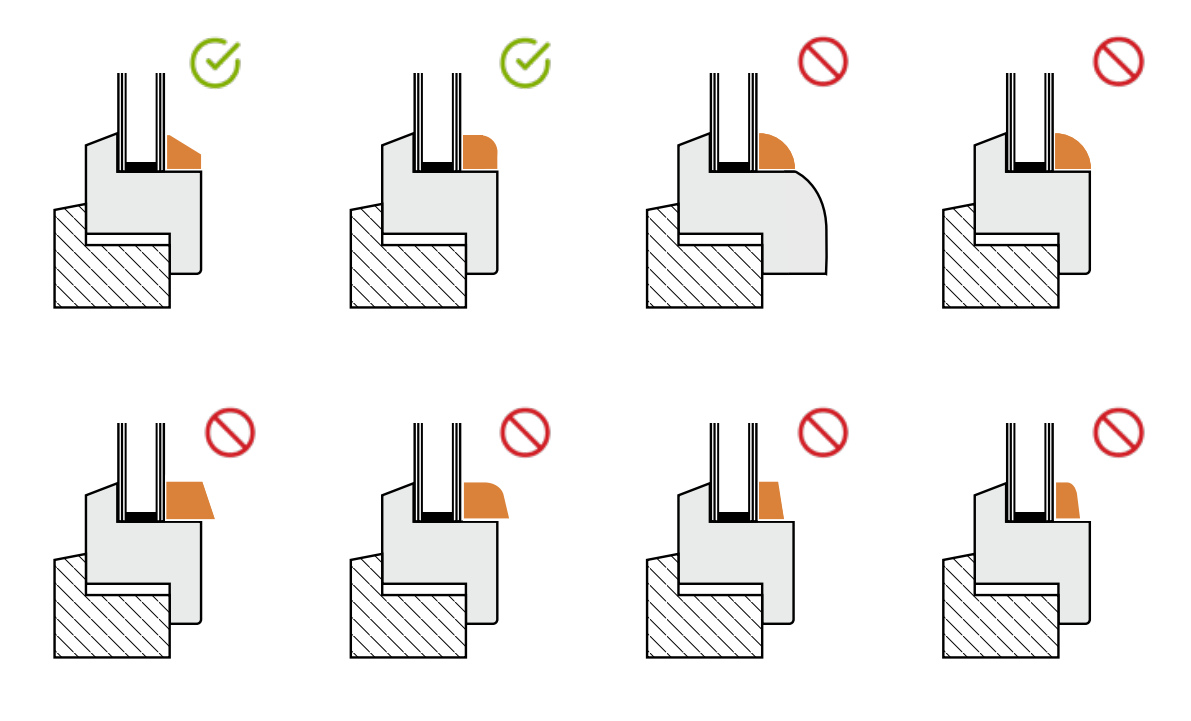

Jaluzelele MICRO S sunt potrivite pentru ferestrele cu perle de geam clasice și semirotunde. Ele pot fi instalate în ferestre cu o tranziție plată între margele de geam și rama ferestrei (Vezi desenul de mai jos).

MICRO S ajutor wymiary listwy.jpg (116 KB)

  • A - LĂȚIME Aceasta este lățimea sticlei împreună cu margele de sticlă. (Măsurarea se face în locurile în care mărgeaua de geam se îmbină cu tocul ferestrei).
  • B - ÎNĂLȚIE Aceasta este înălțimea geamului de sticlă și a cercevelei superioare a ferestrei, împreună cu perlele de geam. (Măsurarea se face în locurile în care mărgeaua de geam se îmbină cu tocul ferestrei). *in varianta 100% blackout, caseta poate sustine pana la 180 cm de material.
  • Z - DISTANŢA MÂNERULUI GEAMULUI LA GRUPUL DE GEAM (minim 1cm) Aceasta este distanţa dintre mânerul ferestrei şi capătul cordonului de sticlă necesară pentru realizarea ghidajelor. (Măsurarea se face de la capătul mânerului spre sticlă până la capătul mărgelei de sticlă).
  • I - Rama ferestrei
  • II - Mărgele de glazură
  • III - Sticlă

*Toate dimensiunile sunt exprimate în milimetri
